Mise en service

Connexion aux régulateurs

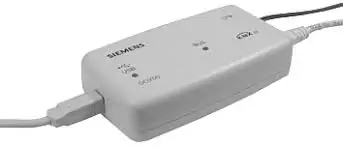

La connexion à un régulateur se fait à partir du boitier OCI700 que l’on raccorde en USB sur le PC et en RJ45 en façade d’un régulateur.

1- Cliquer sur le logo « Connecter » dans la barre d’outils.

Il est possible que la connexion échoue.
Dans ce cas, sélectionner le message d’erreur,

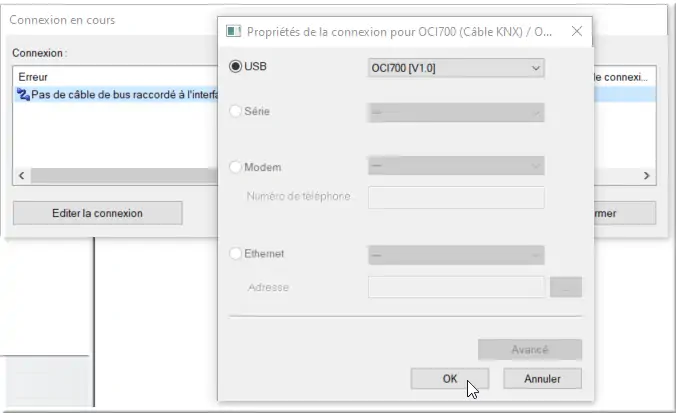

cliquer sur « Éditer la connexion »
puis faire « OK » et « Réessayer ».

Affectation des régulateurs

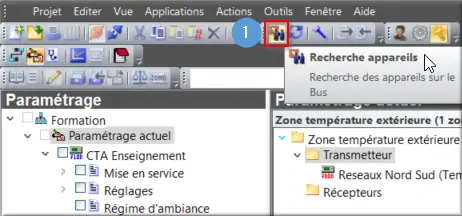

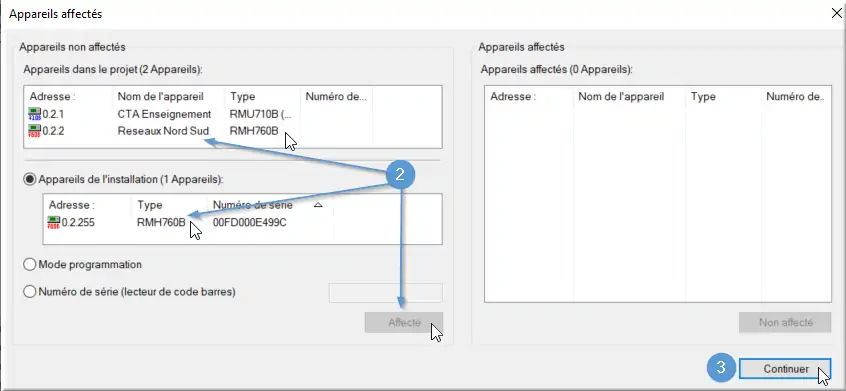

1- Cliquer sur le logo « Recherche appareils » dans la barre d’outils. Le logiciel lance un scan du bus puis affiche une fenêtre.

La fenêtre est composée en 3 parties:
En haut à gauche, les appareils du projet
En bas à gauche, les appareils de l’installation.
A droite, les appareils du projet affectés à ceux de l’installation.

2- Pour affecter un appareil sélectionner un appareil du projet et un appareil de l’installation puis cliquer sur « Affecté ».
Le repérage des appareils de l’installation se fait avec le numéro de série que l’on retrouve en façade du régulateur.

3- Finaliser l’affectation en cliquant sur « Continuer ».

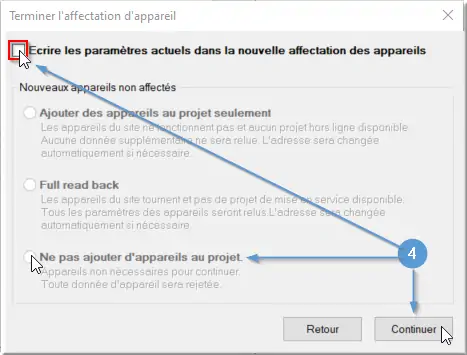

4- cocher « Écrire les paramètres actuels… ».









Si la totalité des appareils de l’installation n’ont pas été affectés, il faudra sélectionner
« Ne pas ajouter d’appareils au projet ».

Cliquer sur « Continuer »

Chargement des régulateurs





1- Depuis l’onglet « Paramétrage »,

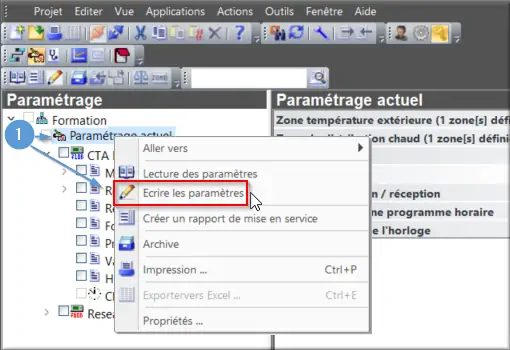

faire un clic droit sur « Paramétrage actuel »
puis cliquer sur
« Écrire les paramètres ».

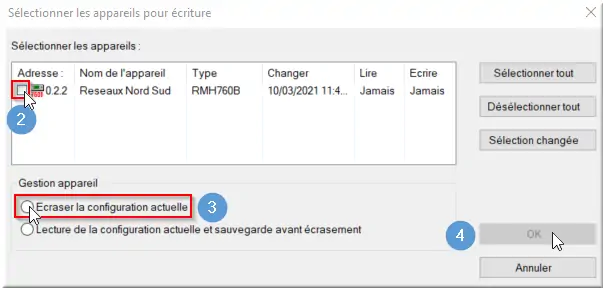

2- Sélectionner les appareils à charger en cochant la case en bout de ligne.



3- Cocher « Écraser la configuration actuelle ».

4- Cliquer sur « OK »



Test des points d’entrées/sorties

1- Cliquer sur le symbole « Mise en service »

dans la barre d’outils.

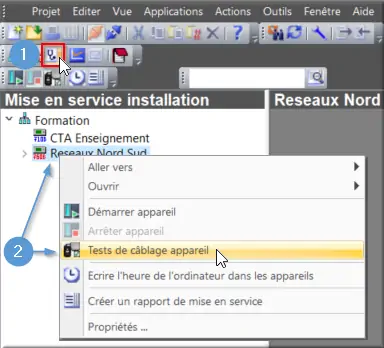

2- Dans l’arborescence, faire un clic droit sur le régulateur à tester



puis cliquer sur « Tests de câblage appareil ».

Lorsqu’il est en mode test de câblage, une page nommée « Test de câblage » doit s’afficher lorsqu’on déplie l’arborescence du régulateur.

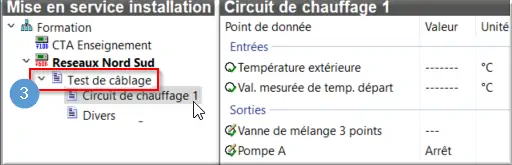

3- Dans chaque page de l’arborescence sous « Test de câblage » se trouve les différents points d’entrée/sortie.

Pour forcer une sortie, double cliquer sur la valeur associée puis changer son état.

Démarrage régulateur





Depuis l’onglet “Mise en service

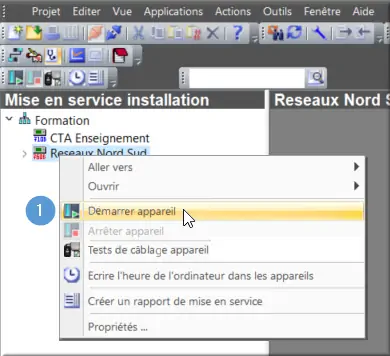

1- Dans l’arborescence, faire un clic droit sur le régulateur à démarrer puis cliquer sur

« Démarrer appareil ».
